ATA-3080是一臺單通道輸出的功率放大器。最大輸出180Vp-p (±90V)電壓，輸出電流8A，可與主流的信號發生器配套使用，實現信號的完美放大。并且具有50Ω、5kΩ兩檔輸入電阻可選，完美匹配高低內阻信號源。

其主要特點如下：

l單通道輸出，輸出電壓增益0~60倍（0.1step），總輸出功率720W

l數控增益可調，調節旋鈕可設置粗調（1step）與細調（0.1step）兩種方式

l液晶面板顯示，操作簡單

l輸入電阻50Ω、5kΩ可調

l具有輸出開關，控制更加靈活

l裝有風扇進而有效散熱

l輸出具有過流、過熱、短路保護

1. 差分輸出時：

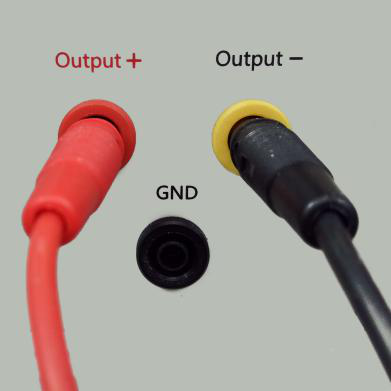

差分輸出時請務必確保連接正確。如下圖所示：



紅色接線柱“Output+”與黃色接線柱“Output-”輸出時即為差分輸出?！癘utput+”與“GND” 單端輸出最大90Vp-p電壓，“Output-”與“GND” 單端輸出最大90Vp-p電壓，這兩組信號同幅度相位差180°，從而 “Output+”與“Output-”之間差分輸出最高可達180Vp-p電壓。即差分輸出時負載兩端接紅色接線柱“Output+”與黃色接線柱“Output-”。

注：請不要將差分信號接入示波器或探頭，否則會導致放大器及示波器、探頭等的損壞！！

b、單端輸出時：

單端輸出時請務必確保連接正確。如上圖所示：

紅色接線柱“Output+”與“GND”，黃色接線柱“Output-”與“GND”分別是2組單端輸出。單端輸出電壓最大可到90Vp-p，單端輸出電壓是差分輸出電壓的一半。

注：連接時請務必保證正確操作，“GND”是公共地，請勿與其他極反接，否則會造成儀器的損壞！！

C、連接示波器觀測時：



連接示波器時請務必保證是單端連接，即探頭的探針接“Output+” 或“Output-”，接地夾子必須接公共地“GND”。

注：操作中請務必注意正極、負極、GND極不能反接、短接，否則會造成儀器的損壞??！

功率放大器產品系列滿足目前教育、科研以及工業領域?qū)掝l帶、精密放大器的需求。典型應用包括：儀器校準、壓電傳感器驅動、需要高壓/低內阻的電橋應用、低失真交流源、離子束偏移、真空管驅動、噴墨研發和測試等眾多領域。功率放大器有單端和差分輸出兩種，各位電子工程師在選擇和操作時需多多注意，根據自己所需的指標和輸出方式來選擇操作。
