實驗名稱：功率放大器在超聲輔助聚氨酯微孔陣列沖裁實驗中的應用

實驗設備：信號發生器，ATA-4052高壓功率放大器，換能器，變幅桿

實驗內容：

根據已有聚氨酯微孔陣列沖裁裝置設計配套的超聲模塊進行超聲輔助聚氨酯微孔陣列沖裁實驗，總結超聲振動的優化作用，驗證其一般性優化規律。

實驗過程：

1.超聲模塊的組成

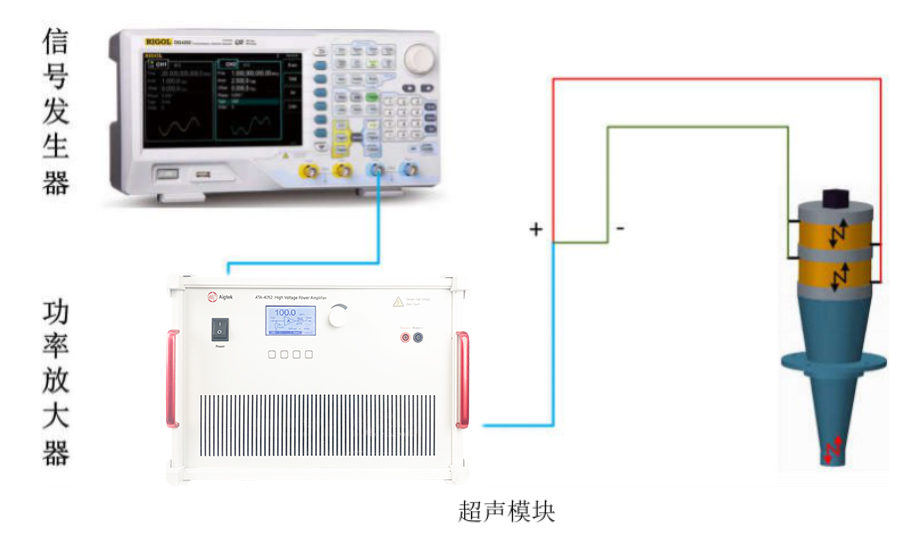

       超聲模塊主要包括四個部分，分別是信號發生器，能夠實現精確頻率調節、輸出信號幅度為0 V~5 V;功率放大器，補償信號發生器輸出電壓，對其輸出信號進行精確放大并可手動調節放大倍數，以滿足不同的加工需求;換能器，將超聲電源輸出信號轉化為機械振蕩信號;變幅桿，放大換能器輸出振幅，以滿足加工要求。

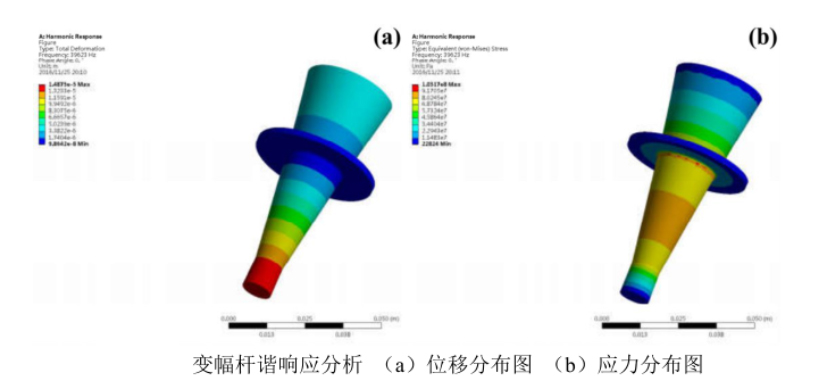

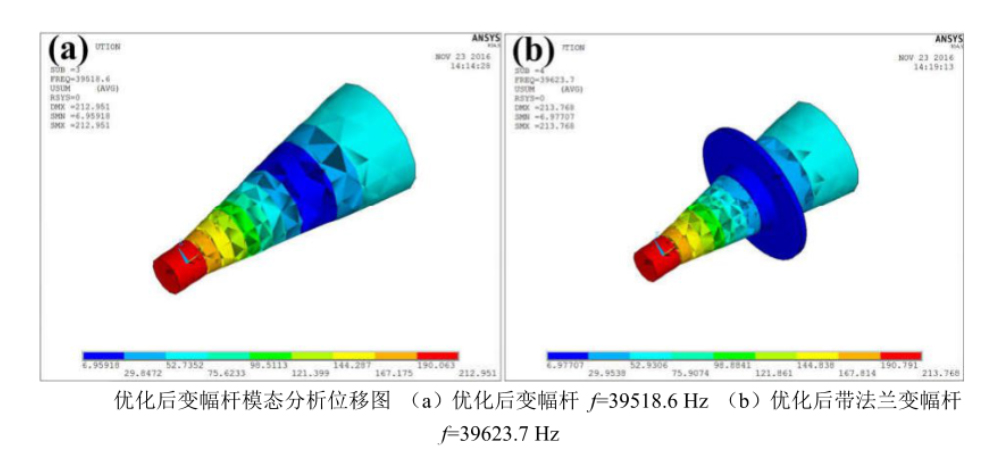

2.變幅桿的設計

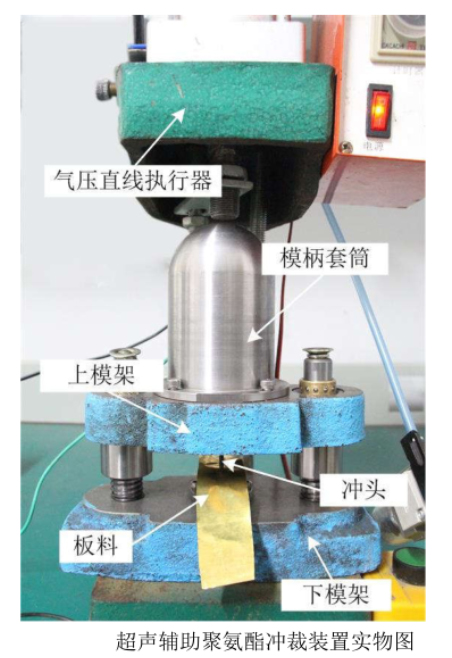

3.裝置的搭建



實驗結果：

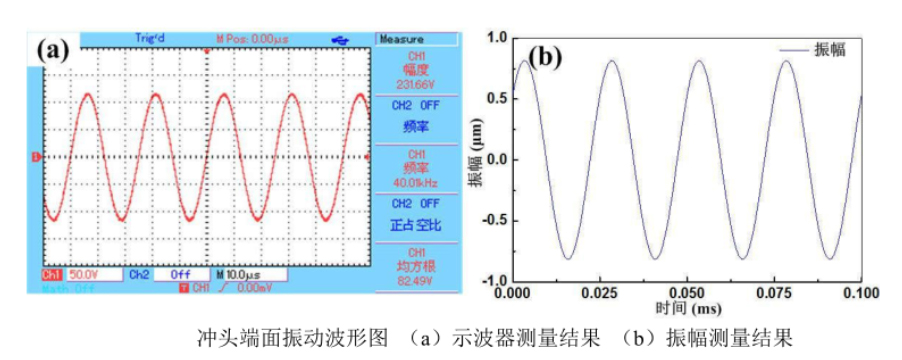

（1）沖頭前端面的振動波形與超聲電源輸出波形一致，均為簡諧波形。

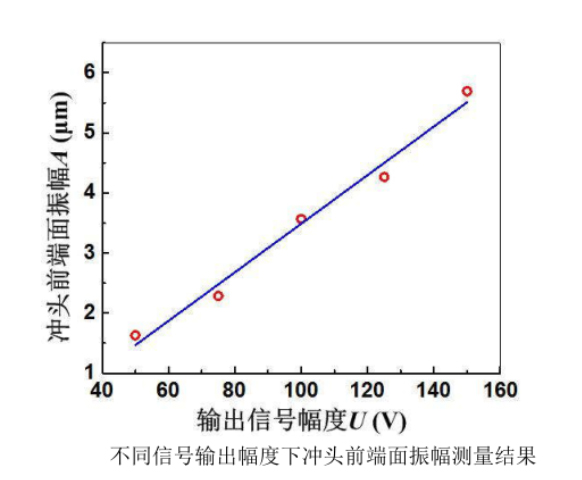

（2）使用功率放大器調節超聲電源信號幅度為50V、75 V、100 V、125V和150 V，進行超聲模塊的振幅測量。測量結果如圖4.15所示，隨著輸出信號幅度的增大，振幅呈線性增加，后續試驗中，將通過調節信號幅度來獲得不同振幅以滿足相應的加工要求。

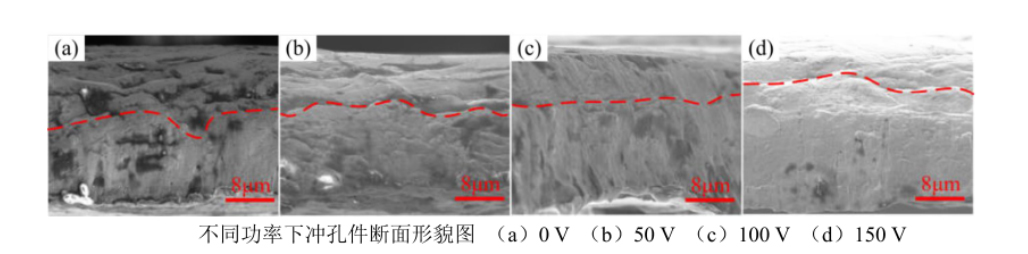

（3）超聲振動的優化作用
