實驗名稱：功率放大器在液體物理性質對微孔壓電超聲霧化效果的影響中的應用

實驗目的：為明確液體物理性質等對微孔壓電超聲霧化效果的影響，搭建微孔壓電超聲霧化效果測試系統，測量液體的表面張力、黏度、微孔直徑、驅動頻率、驅動電壓等對壓電微孔超聲霧化霧滴粒徑、霧化流量的影響，并分析霧化效果的變化趨勢。

實驗設備：微孔壓電霧化片，激光粒度儀，信號發生器，ATA-4014高壓功率放大器，示波器等。

實驗過程：

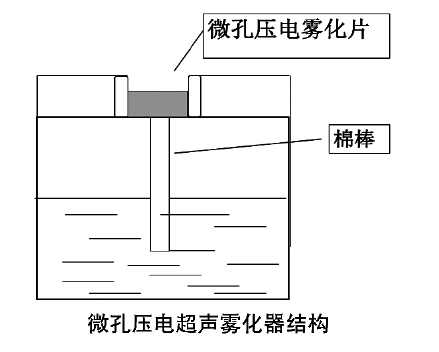

（1）微孔壓電超聲霧化器結構；

   本試驗采用的微孔壓電超聲霧化器由霧化片、棉棒、盛溶液容器組成

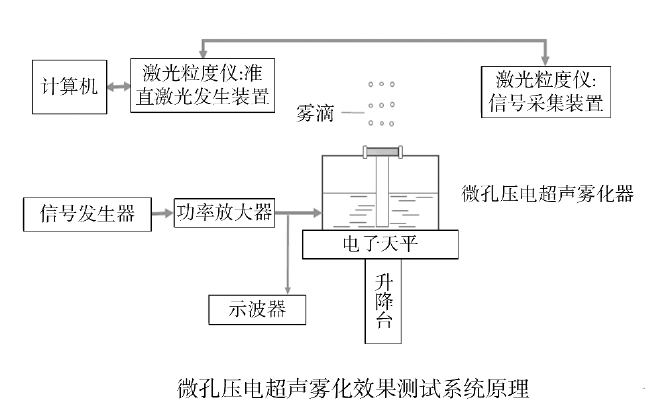

（2）采用微孔壓電超聲霧化效果測試系統測量液體物理性質等對微孔壓電超聲霧化效果的影響，該系統的工作原理如圖所示，信號發生器產生的電信號經功率放大器放大后，激勵壓電陶瓷片產生超聲振動，引起微孔壓電霧化片共振并產生形變，使得與微孔接觸的液體在慣性力、表面張力、流體動力等共同作用下從微孔板擠出。



實驗結果：

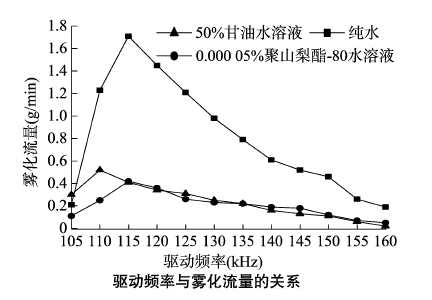

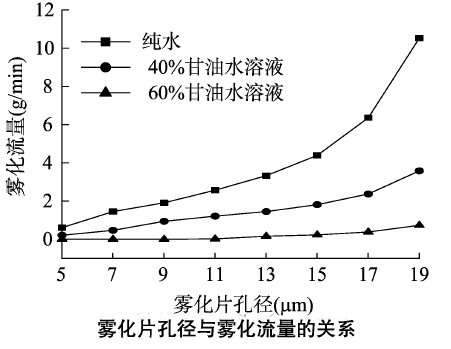

結果表明，隨著表面張力的增大，霧滴粒徑和霧化流量均增大。隨著黏度的增加，霧滴粒徑增大，霧化流量減小。霧滴粒徑和霧化流量隨著微孔直徑的增大而明顯增大，隨著驅動頻率的增大呈先增大后減小的趨勢，隨著驅動電壓的升高而先增大后減小。霧化流量達到峰值所對應的驅動頻率與霧滴粒徑達到峰值時基本吻合，液體的動力黏度越大，霧化所需的功率越大。黏度大的液體可通過增大霧化片微孔直徑或提高驅動電壓實現微孔壓電超聲霧化。

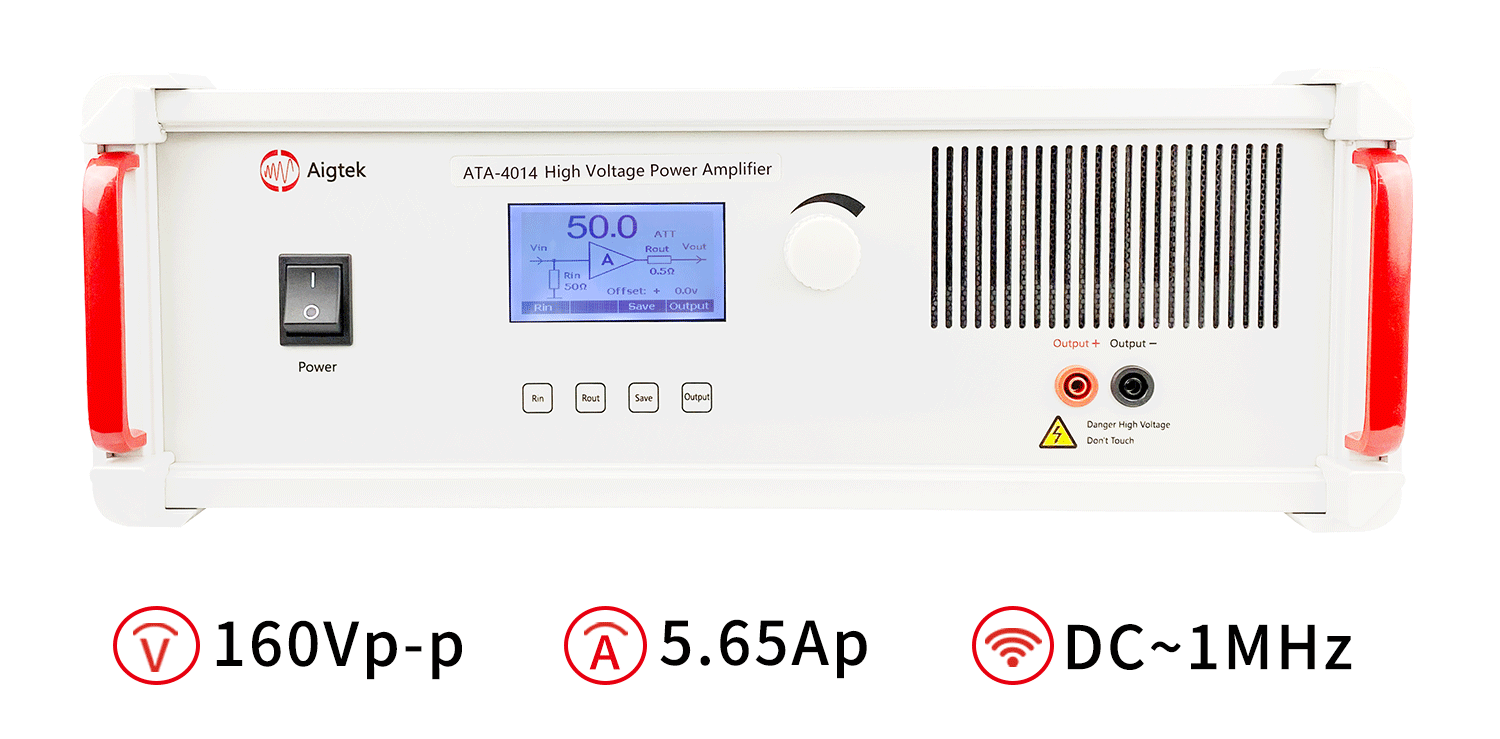

實驗中所用到的功率放大器ATA-4014參數指標：



本文實驗由西安安泰電子整理發布，西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、高壓放大器、功率放大器模塊、功率信號源、高精度電流源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網m.dzbanwu.cn。

此實驗案例參考自知網論文《液體物理性質對微孔壓電超聲霧化效果的影響》
