功率放大器在抗疲勞高壓電壓電材料研究中的應用
實驗名稱：功率放大器在抗疲勞高壓電壓電材料研究中的應用
研究方向：壓電材料
實驗內容：
利用函數發生器設置想要加載在樣品兩端的波形，將電壓信號輸入安泰電子的ATA-2161電壓放大器，根據自己所需電壓設置放大器放大的倍數，并將放大的正負輸出端分別加載于負載兩端，同時在實驗過程中，利用放大器尾端監視接口連接示波器，實時檢測實驗過程中電壓信號。對材料施加交流電壓循環測試，檢測其抗疲勞特性
測試目的：檢測材料在疲勞循環下的電學性能變化
測試設備：函數發生器、高壓放大器、示波器
放大器型號：ATA-2161功率放大器
實驗過程:

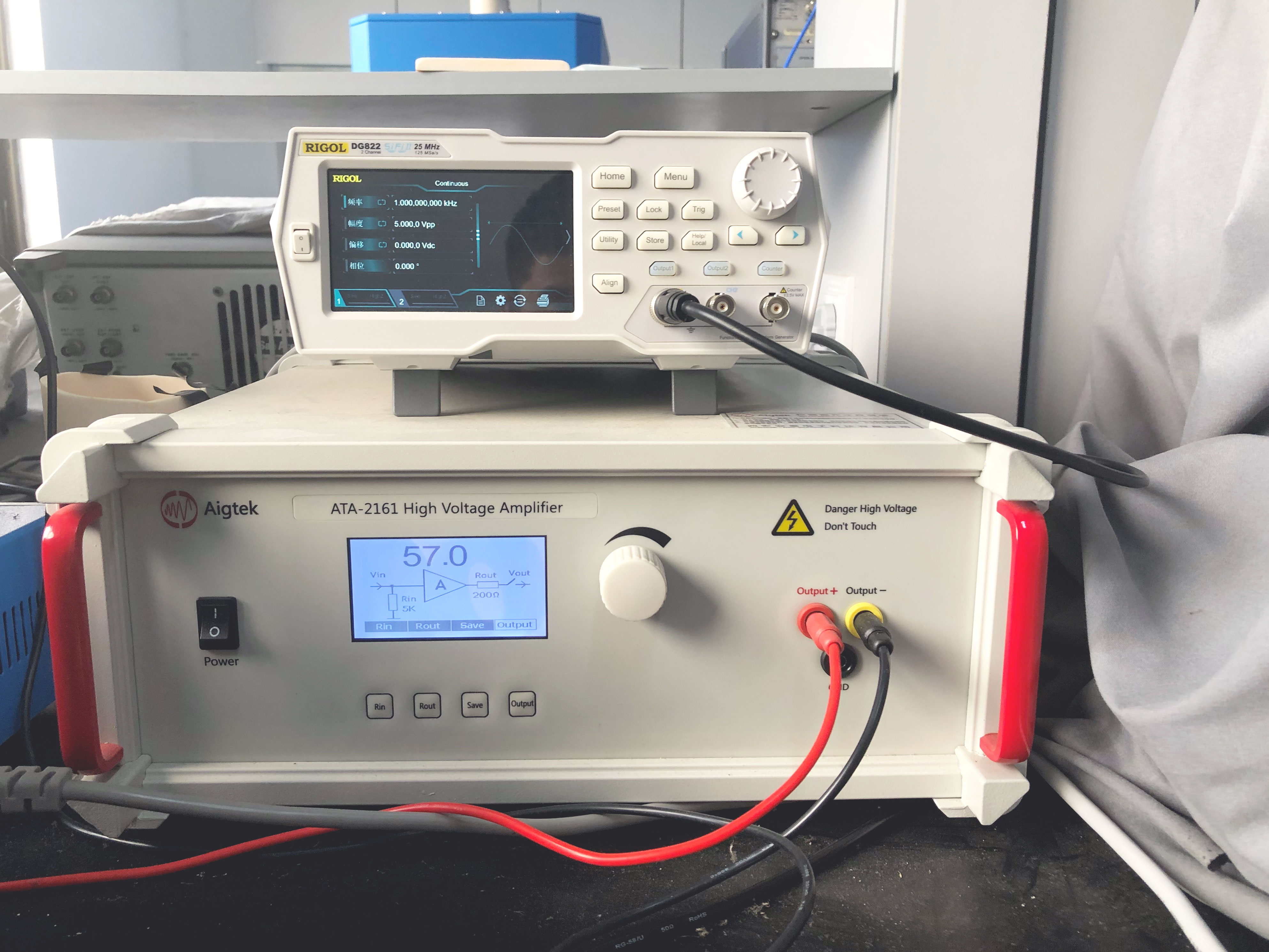

實驗目的是測試壓電陶瓷在經過不同周次循環后電學性能特性，壓電陶瓷片表面被銀后放在特制的加壓模具中，整個模具浸泡在硅油中，防止高壓產生的電火花引發危險。首先利用函數發生器設置想要加載在樣品兩端的波形，將電壓信號輸入ATA-2161電壓放大器，根據自己所需電壓設置倍數，并將放大的正負輸出端分別夾在模具的正負極，整個實驗過程中，在放大器尾端連接示波器，實時檢測實驗過程中電壓信號。
測試結果:

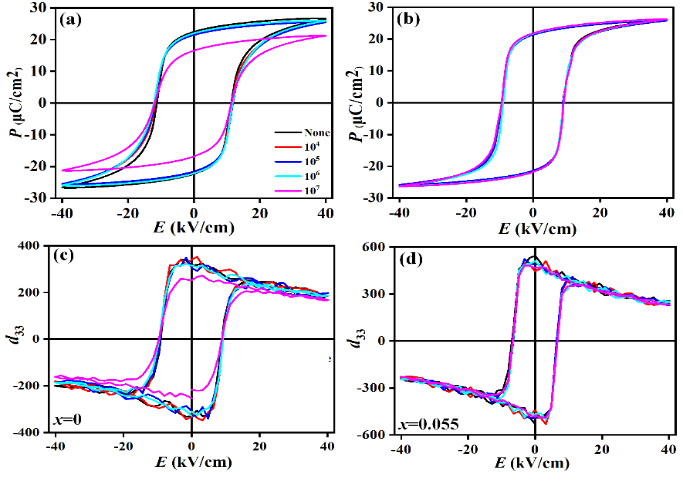

利用ATA-2161高壓放大器對樣品進行加壓測試后，通過所加電壓頻率及時間測算電場循環的頻次，在施加不同次數的電壓后，放入專門測試儀器中測試其電學性能，具體結果如下圖所示，左右兩列為不同組分的性能測試圖，對比改性前的組分，改性后的組分有明顯的電場抗疲勞效應，施加電場循環后仍能保持很好的電學特性。
放大器在該實驗中發揮的效能：將函數發生器中的電壓信號放大

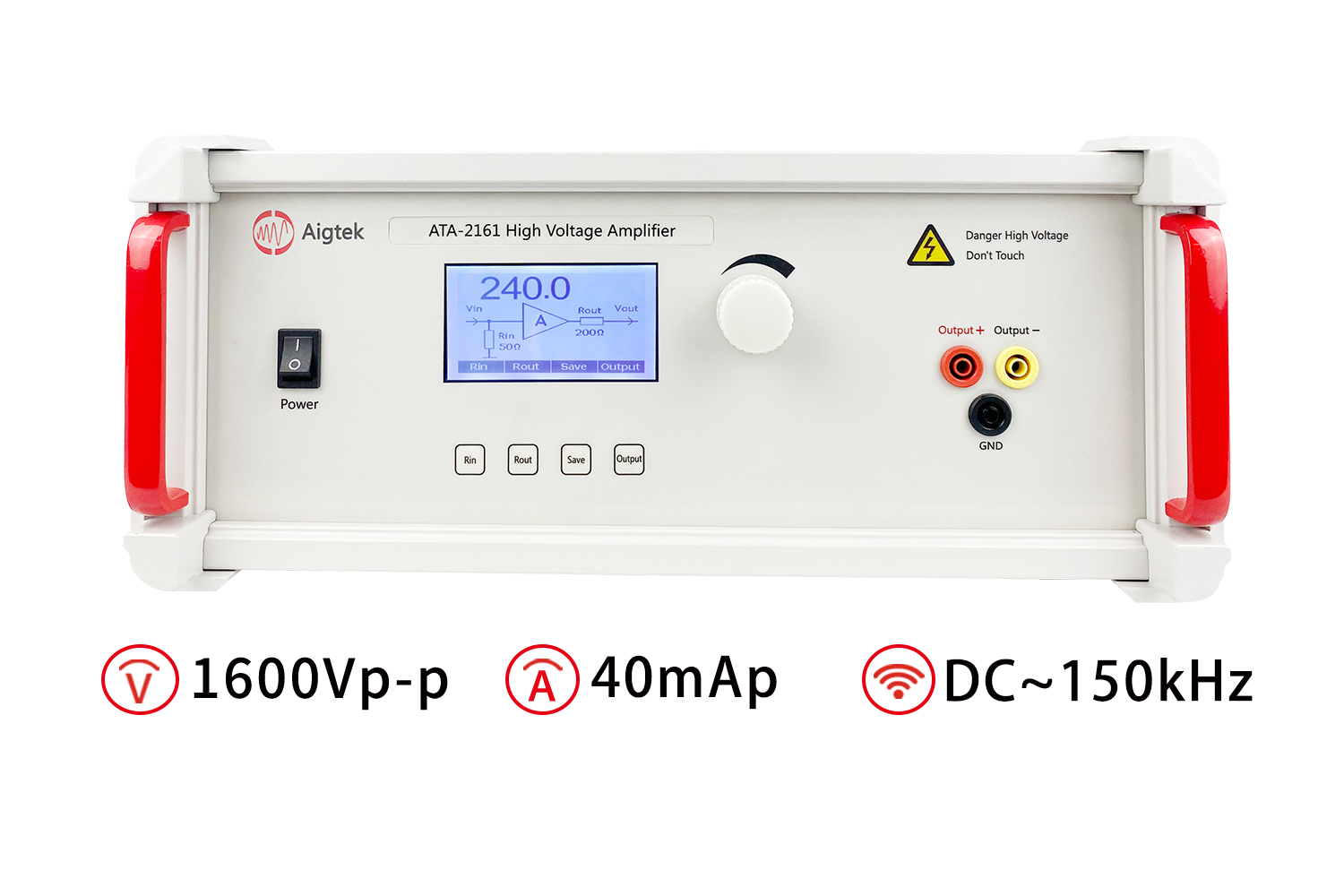

功率放大器ATA-2161電壓放大器參數指標：
