功率放大器在電流注入式磁聲成像研究中的應用
實驗名稱：功率放大器在電流注入式磁聲成像研究中的應用
研究方向：電流注入式磁聲成像
實驗設備：
ATA-4014高壓功率放大器、ATA-5620前置微小信號放大器、函數發生器、超聲傳感器、水浸式探頭、步進電機等。
實驗內容：
電流注入式磁聲成像即是利用磁、聲、電相互耦合的原理，通過對組織仿體注入電流檢測超聲信號，并設計算法進行圖像重建，得到組織仿體內部電特性信息。實驗中以圓形銅絲環作為實驗樣本，銅絲線直徑為0.55mm，銅絲環外直徑為25.25mm，將銅環置于水槽中，傳感器與銅絲環平行放置，同時在水槽注水直到淹沒銅絲環和傳感器。

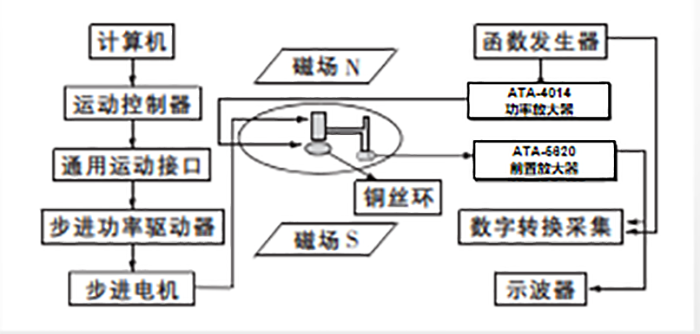

實驗系統框圖
向被測銅絲環施加由函數發生器產生的正弦脈沖激勵信號，正弦峰峰值為50V，脈寬為1μs，在垂直于電場方向施加穩恒磁場，磁感應強度為0.4T，傳感器采集電流注入式磁聲耦合產生的超聲信號，為了提高信噪比，對超聲傳感器每個位置處波形平均512次。實驗中，探頭旋轉半徑為68.67mm。
實驗過程：
為在正弦脈沖激勵下傳感器采集的超聲信號時域波形。在信號的起始階段有一個強的窄脈沖，這是由于脈沖電流通過線圈時產生的脈沖磁場干擾，可在圖像重建時將其濾除。第一個峰出現在5806點附近，對應于靠近探頭樣本界面產生的聲信號；第二個峰出現在7526點附近，對應于遠離探頭的樣品界面產生的超聲信號。實驗中信號采樣率為100MHz，相鄰兩點間的時間間隔為0.01μs，假定超聲在水中的傳播速度近似看作常數1.5mm/μs
信號預處理包括濾除噪聲、濾除磁場干擾信號、歸一化。圖中2000～3500點為超聲探頭自身產生的電磁干擾信號，應該摒棄；系統本身還有一些白噪聲，對無激勵時的信號求平均，然后信號減去這一平均值，就可以去掉白噪聲。預處理后的結果見下圖。

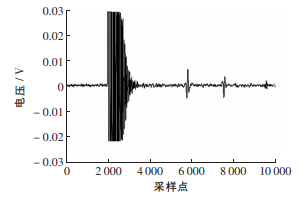

傳感器采集的一個典型超聲信號時域波
預處理后的波形
結果分析：

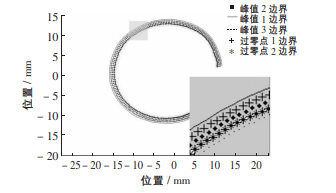

把提取到的邊界中的峰值點的位置轉換成對應點的坐標，峰1邊界的直徑平均值為26.7993mm，峰2邊界的直徑平均值為25.2920mm，峰3的邊界直徑平均值為23.6432mm。第1過零點邊界的直徑平均值為26.0307mm，第2過零點邊界的直徑平均值為24.4429mm。與實際樣本銅絲環比較，其中第2邊界的直徑平均值與銅絲環內外徑的平均值25.25mm很接近。將銅絲環樣本照片嵌入銅絲環邊界重建圖中，得到圖中所示結果，可以發現銅絲環基本處于第1過零點邊界和第2過零點之間，銅絲環中銅絲的中心線基本與峰2邊界重合。所以可以基本確定峰2邊界為銅絲環中銅絲中心線的位置，第1過零點邊界為銅絲環外邊界的上限，第2過零點為銅絲環內邊界的下限。
電壓放大器在該實驗中發揮的效能：將函數發生器中的電壓信號放大

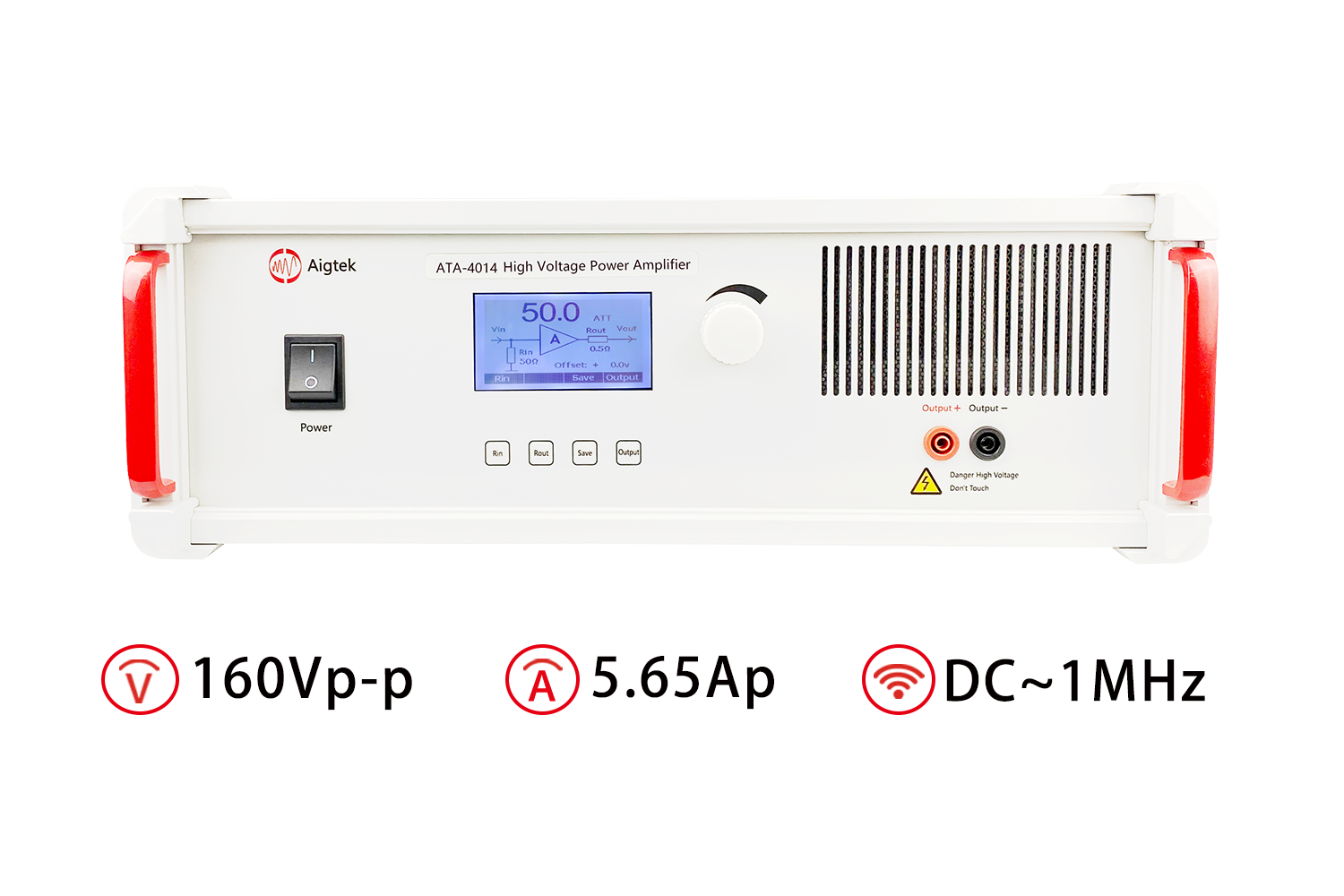

功率放大器ATA-4014參數指標：
